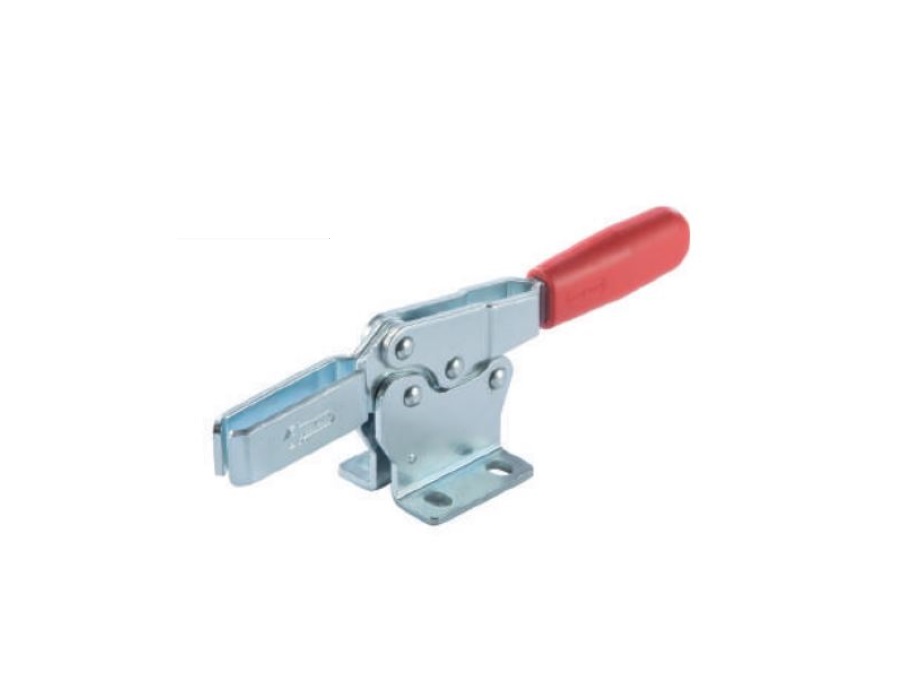

Serie orizzontale con base piegata 130/M

Materiale: Acciaio zincato

Perni rivettati: Acciaio zincato

Bussole di supporto: Acciaio temperato e rettificato (per grandezze >= 355).

Impugnature: Poliuretano colore rosso; resistente agli olii, grassi ed altri agenti chimici.

Esecuzione: Forma M con leva di serraggio aperta e due rondelle piegate.

Caratteristiche ed applicazioni:

La principale caratteristica di questa serie è il profilo basso dell'attrezzo; questi attrezzi sono stati progettati per evitare che le dita dell'operatore possano essere schiacciate dalle leve durante l'apertura. Durante la chiusura la leva di serraggio viene guidata lateralmente per garantire

maggiore stabilità contro eventuali sollecitazioni trasversali. Durante il montaggio fra le superfici a contatto viene interposto uno speciale grasso.

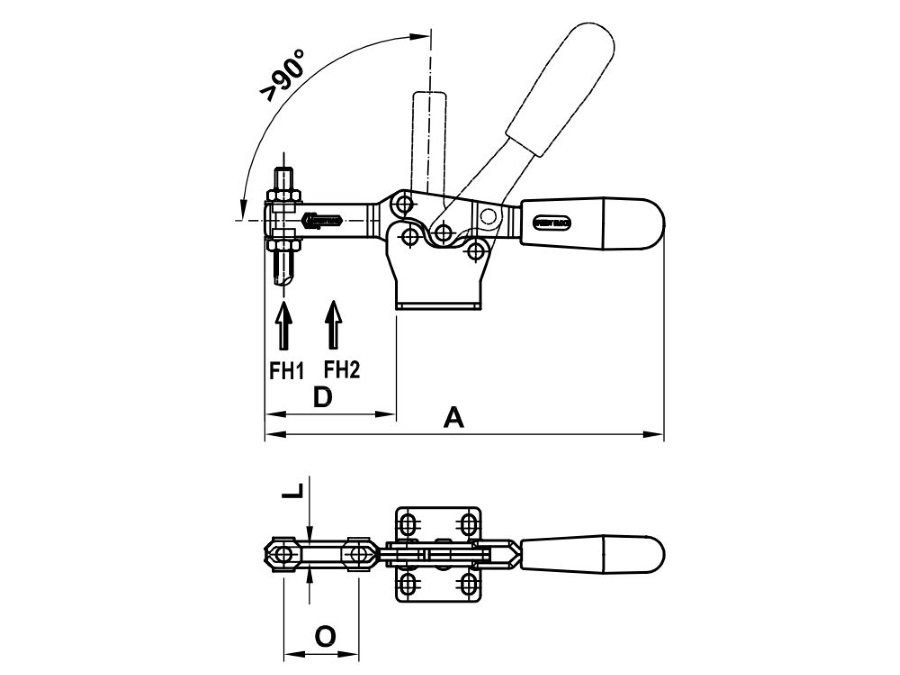

Misure:

• A: 170

• B: 51

• C: 30,5

• D: 56

• E: 40

• F: 36

• G: 22,4-28,4

• H: 26

• L: 6,5

• M: 16

• N: 2,5

• O: 32

• P: M6

• Q: 5,5

• Fh1 (daN): 100

• Fh2 (daN): 200
