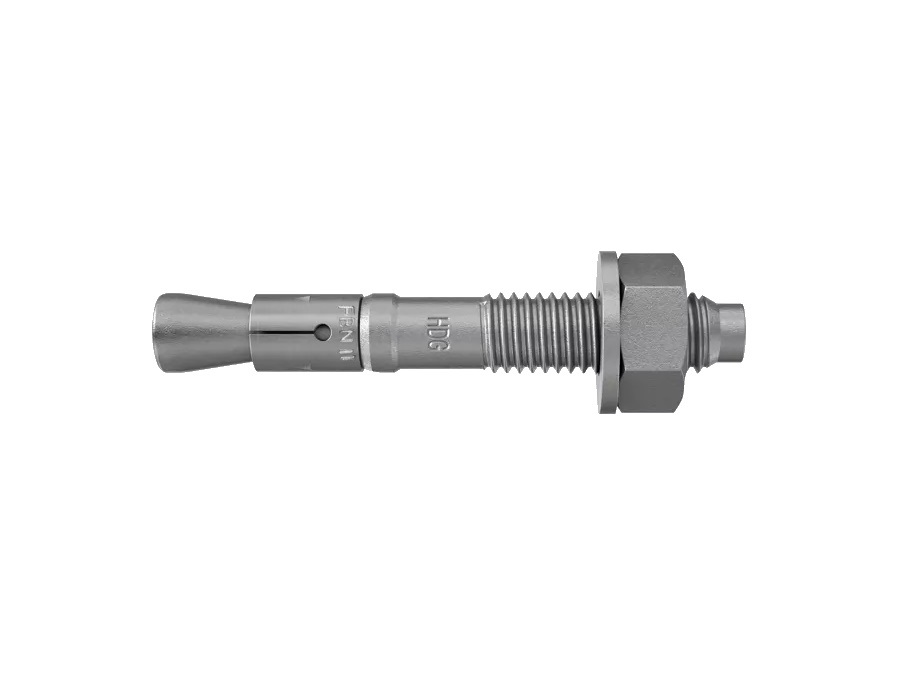

FISCHER Ancorante con fascetta espandente FBN II 12/5 K, acciaio zincato a caldo

Ancorante con fascetta espandente FBN II 12/5 K, acciaio zincato a caldo

FISCHER

Codice: 110FISCH508014

2,70
Prezzo al dettaglio

Tutti i prezzi sono comprensivi d'iva escluso trasporto

Dettagli prodotto

Dettagli di Ancorante con fascetta espandente FBN II 12/5 K, acciaio zincato a caldo

Descrizione

Tassello passante in versione corta per calcestruzzo non fessurato con vita utile in esercizio all'esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile. Rapido da installare.


Vantaggi

  • Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all'interno sia all'esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02.

  • L'elevato rivestimento superficiale (spessore minimo =E2=89=A550 =C2=B5m secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l'installazione.Fascetta ad espansione in acciaio inossidabile.

  • La versione corta K sfrutta la ridotta lunghezza che massimizza l'economicità visto che da un lato riduce i tempi di foratura e dall'altro il numero di colpi di martello per l'installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale.

  • Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all'ETA 18/0101.

  • Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 =C2=B5g/m3 < SO2 < 30 =C2=B5g/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all'ETA 18/0101.

  • Certificato per applicazioni al fuoco R120.

  • Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato.

  • L'installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall'ancorante per raggiungere la coppia richiesta.

  • L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.


L'ancoraggio ad espansione fischer FBN II K è un ancoraggio in acciaio per fissagi vantaggiosi in calcestruzzo non fessurato. La versione corta è adatta per installazioni passanti e non passanti. L'ancoraggio ad espansione è in acciaio zincato a caldo è consigliato per ringhiere, corrimano o console in ambienti esterni.


Applicazioni

  • Strutture in acciaio

  • Balaustre

  • Consolle

  • Scale

  • Passerelle portacavi

  • Macchinari

  • Gradini

  • Cancelli

  • Facciate


Materiali di supporto

Approvato per:

  • Calcestruzzo da C20/25 a C50/60, non fessurato


Adatto anche per:

  • Calcestruzzo C12/15

  • Pietra naturale con struttura compatta


Certificazioni

  • ETA-07/0211

  • ETA-18/0101

  • DoP No. 0098

  • DoP No. 0268


Montaggio

  • FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici

  • Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.

  • Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).

  • Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.

  • Battere con un martello il tassello in profondità fino alla battuta della rondella sull'oggetto da fissare.

  • Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

  • Applicare la coppia di serraggio prescritta in Dati tecnici mediante l'uso di una chiave dinamometrica.

  • Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

  • FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l'utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.

  • La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell'installazione.


Dati tecnici:

  • Certificazione ETA: Si

  • Diametro foro: 12 mm

  • Profondità foro min per installazione passante: 75 mm

  • Lunghezza ancorante: 86 mm

  • Spessore fissabile max hef,max/hef,min: -/5 mm

  • Filettatura: M12x39 mm

  • Chiave di serraggio: 19 mm

Scheda tecnica

  • Modello: 508014
  • Tipologia: Ancoranti metallici
  • Marca: Fischer
  • Materiale: Acciaio zincato a caldo
